Hệ thống hiệu chuẩn CS3 tiêu chuẩn

Hệ thống hiệu chuẩn CS3 Tiêu chuẩn tiêu chuẩn CS3 với hệ thống hiệu chuẩn nhỏ gọn của DAKKS để kiểm tra và hiệu chỉnh lại các đồng hồ đo chân không trong phạm vi từ 1.000 đến 1 x 10-3 mbar

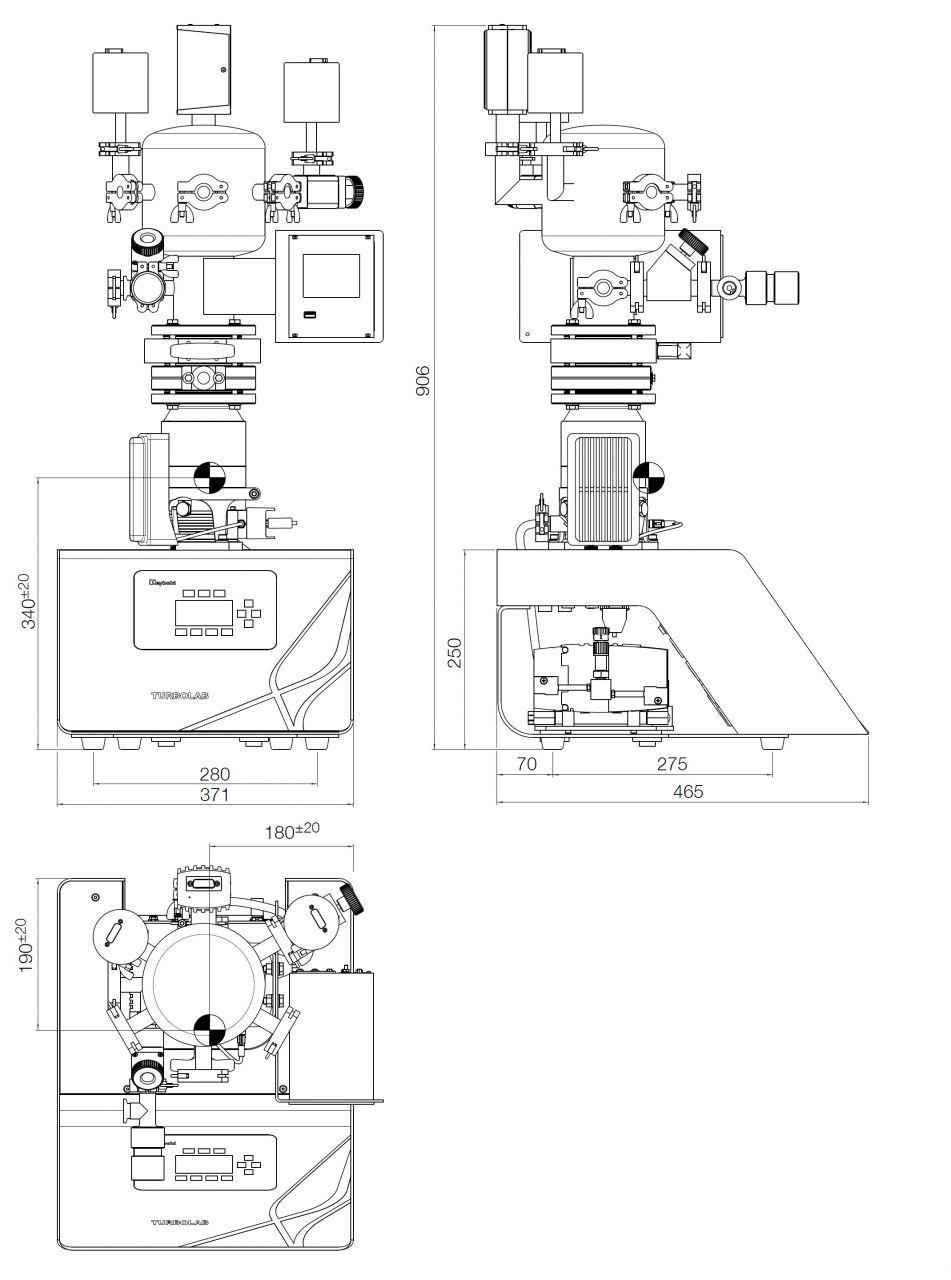

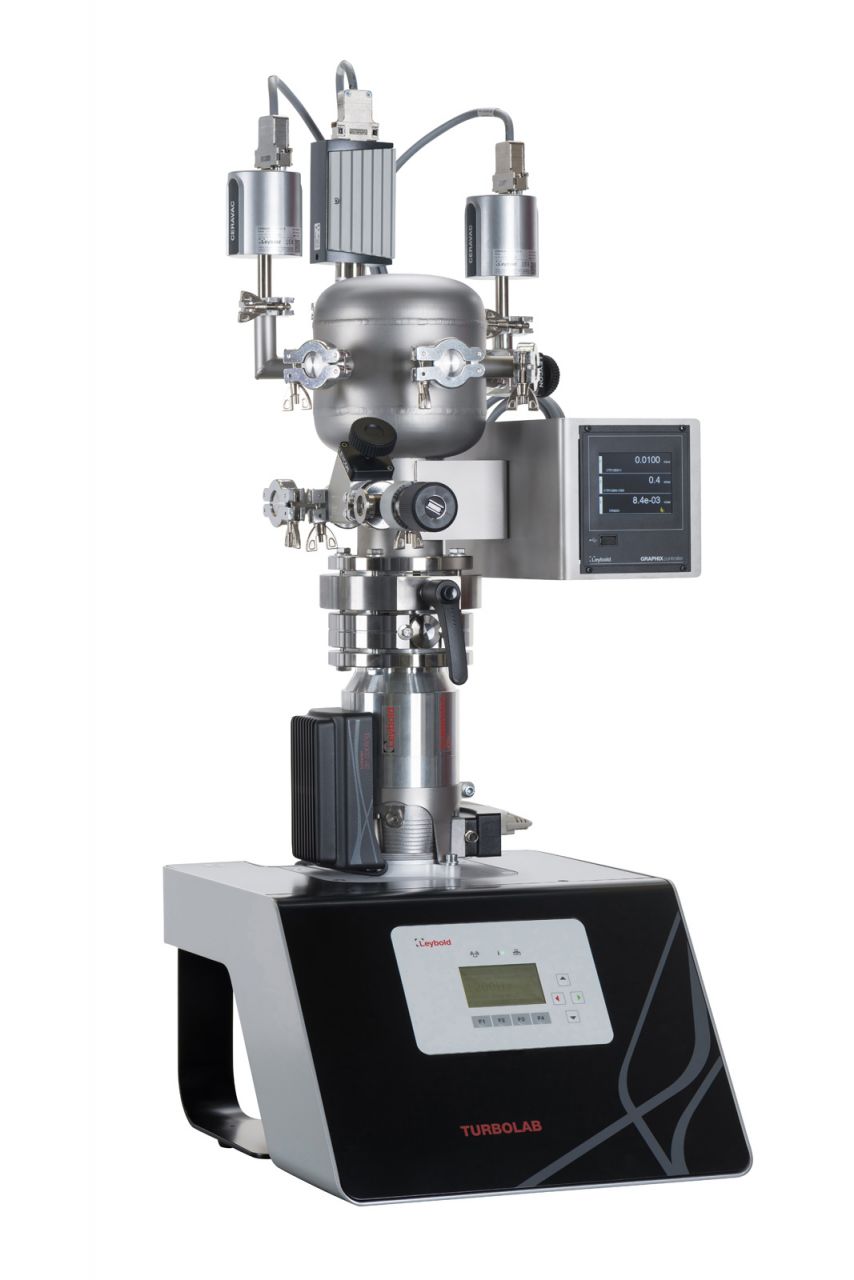

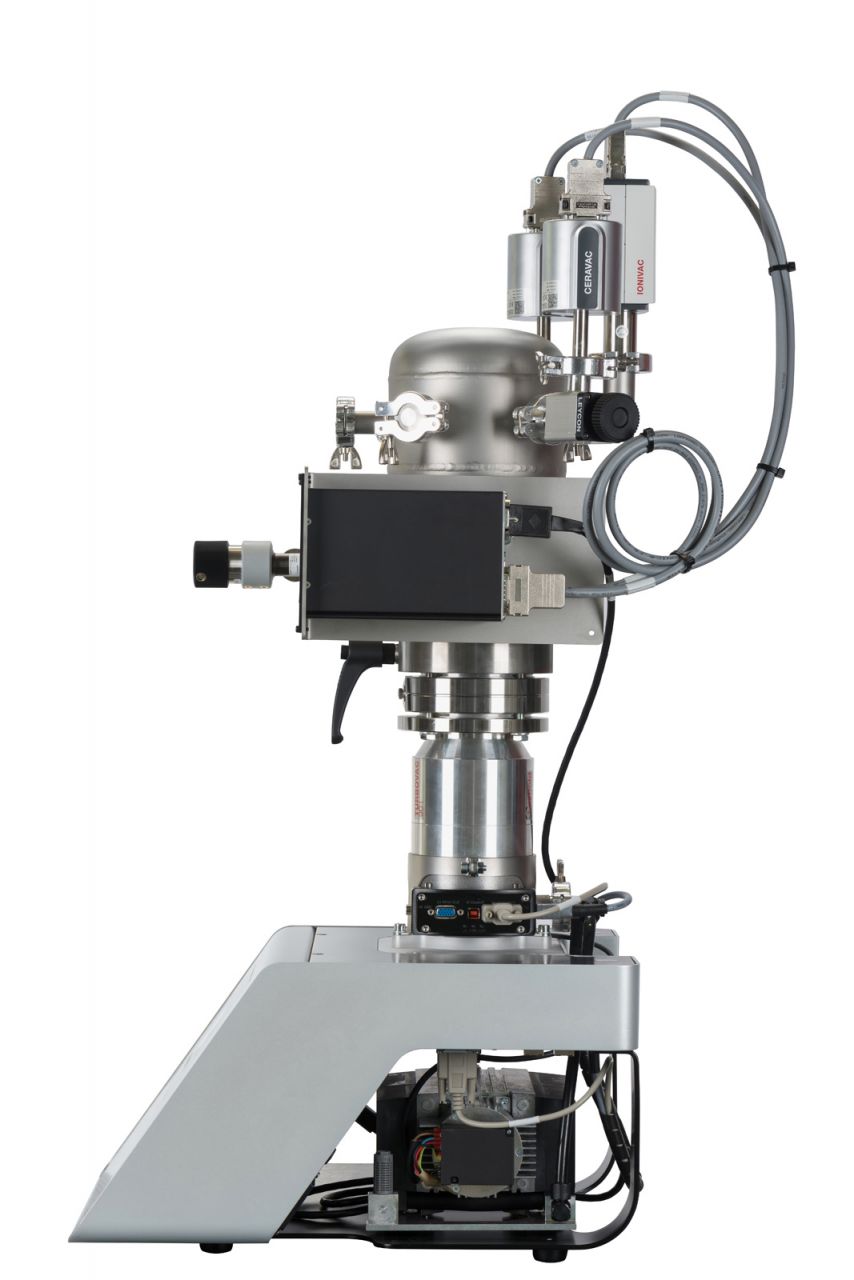

Đơn vị cơ sở của tiêu chuẩn CS3 chủ yếu bao gồm một buồng hiệu chuẩn bằng thép không gỉ (thiết kế theo DIN 28 418 tương ứng ISO/DIS 3567/68)

Được cung cấp với ba cổng hiệu chuẩn, hệ thống bơm phân tử Turbo-scular Turbolab 90, một đầu vào khí thủ công hoàn chỉnh với van liều và van bướm có độ cao để điều chỉnh tốc độ hút, tương ứng để phân lập hệ thống bơm

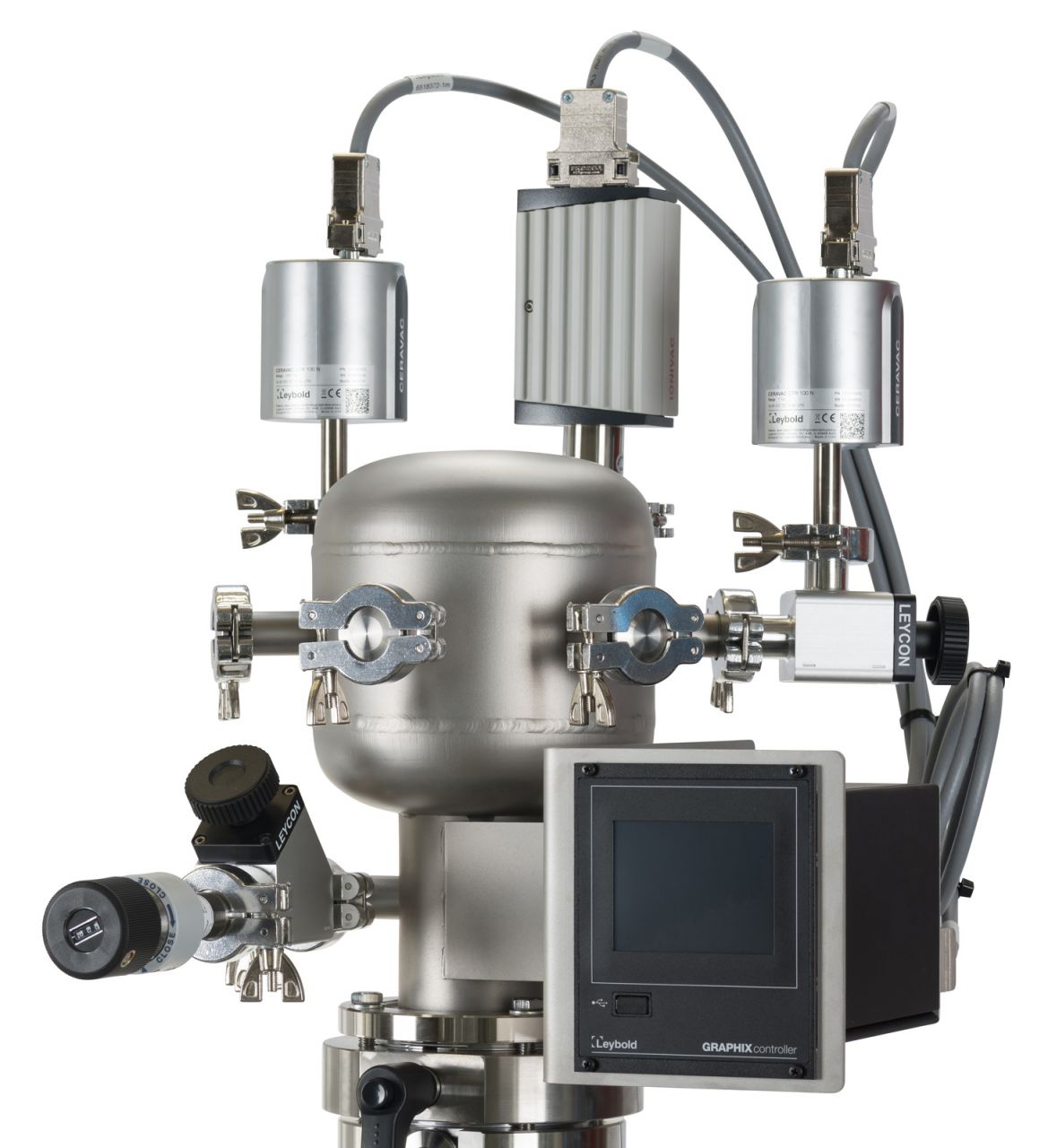

Một thước đo Ionivac ITR90 toàn phạm vi được trang bị để hiển thị phạm vi áp suất hoàn chỉnh của các cảm biến để hiệu chỉnh cũng như áp suất cuối cùng của các hệ thống

Ngoài ra, đơn vị cơ sở đi kèm với hai máy phát áp suất tham chiếu Ceravac CTR100N (1 x 1Torr, 1 x 1000Torr), một graphix thiết bị hiển thị ba và cáp kết nối tương ứng

Tất cả cùng nhau được hiệu chỉnh theo các quy định mới nhất của DAKKS

Hiệu chuẩn ở áp suất thấp (có thể tiến hành áp suất thấp (10-3 bis 2 × 10-1 mbar) ở chế độ động, có nghĩa là lượng khí đầu vào được cân bằng thủ công với dòng khí được bơm

Ở áp suất cao hơn (lên đến áp suất khí quyển), hiệu chuẩn phải được thực hiện ở chế độ tĩnh, có nghĩa là buồng hiệu chuẩn được phân lập từ hệ thống bơm và khí được thừa nhận cho đến khi đạt được giá trị áp suất mong muốn

Hiệu chuẩn tĩnh đòi hỏi tốc độ vượt trội thấp, đạt được bằng buồng hiệu chuẩn sạch và thời gian bơm rộng

Các biến thể khác của CS3, ví dụ: Với các phạm vi áp suất tham chiếu khác nhau hoặc với một bơm cánh xoay để hiệu chuẩn động trên toàn bộ phạm vi áp suất, có thể được cung cấp theo yêu cầu

Ưu điểm cho máy đo chân không của người dùng và hệ thống đo lường của bất kỳ chế độ nào có thể được hiệu chỉnh được thiết kế theo DIN 28 418 resp

Các tiêu chuẩn chuyển giao ISO/DIS 3567 với giấy chứng nhận PTB-, DAKKS- hoặc nhà máy dễ dàng hơn
