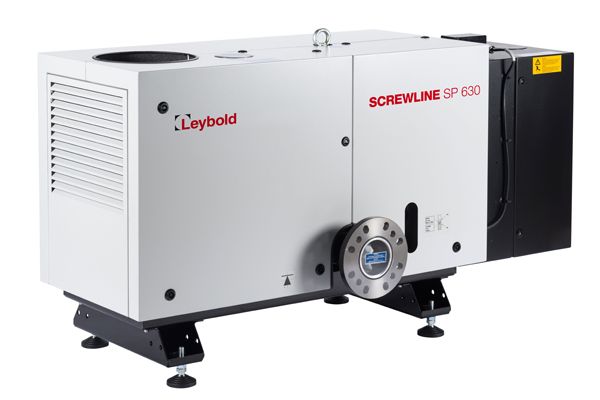

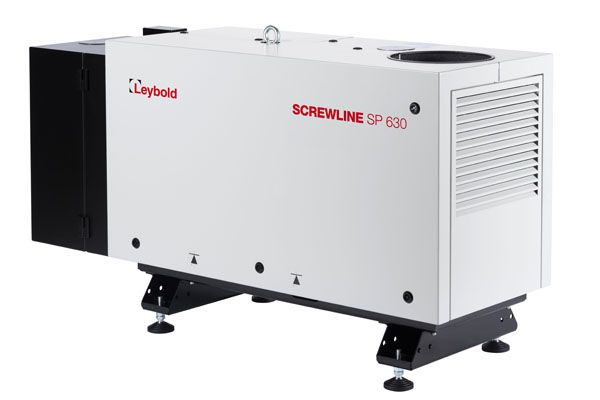

Bơm chân không Leybold SCREWLINE SP 630

Vít Line SP 630 Máy bơm chân không vít vít được phát triển theo quan điểm về các yêu cầu đặc biệt của các ứng dụng công nghiệp

Thiết kế sáng tạo cho phép các máy bơm này được sử dụng bất cứ khi nào cần phải có các giải pháp chân không đáng tin cậy, nhỏ gọn và bảo trì thấp

& nbsp; Nguyên tắc của máy bơm chân không hoạt động vít là máy bơm chống nén khô, hoạt động dựa trên nguyên tắc vít

Phòng bơm của bơm được hình thành bởi hai cánh quạt dịch chuyển tích cực đồng bộ và vỏ bọc này

Vì các cánh quạt quay theo các hướng ngược lại, các buồng di chuyển đều đặn từ đầu vào đến phía khí thải của các máy bơm do đó dẫn đến một hành động bơm trơn tru

Vì với một cánh quạt bơm chân không vít duy nhất, một quy trình nén đa giai đoạn được thực hiện, nên số lượng thành phần trong đường dẫn bơm rất thấp

Theo cách này, công việc bảo trì và phục vụ được đơn giản hóa nhiều

& nbsp; Các thuộc tính Đường dẫn bơm trực tiếp mà không có nhiều độ lệch cho môi trường làm cho máy hút bụi vít không nhạy cảm với Chất liệu nước ngoài

Điều này đảm bảo thời gian hoạt động cao trong các quy trình công nghiệp

Hai phần tử trục không tiếp xúc thực tế không bị hao mòn, cho phép khoảng thời gian bảo trì rất dài

Thanh lọc con dấu trục thường được yêu cầu trong các ứng dụng công nghiệp

Bơm vít được trang bị một bộ phận cung cấp khí thanh lọc

Do sự sắp xếp ổ trục đúc hẫng cho các cánh quạt bơm chân không vít, một nguồn thất bại tiềm năng (nghĩa là một ổ trục ở phía đầu vào) hoàn toàn bị loại bỏ

Một mặt, không có chất bôi trơn nào từ vòng bi có thể đi vào quá trình chân không, và mặt khác cũng có thể loại trừ vòng bi do phương tiện truyền thông quá trình tích cực có thể được loại trừ

Một lợi ích hơn nữa của sự sắp xếp ổ trục đúc hẫng là khả năng tiếp cận dễ dàng của buồng bơm

Tính năng thiết kế sáng tạo này cho phép loại bỏ vỏ máy bơm mà không tốn thời gian và tháo gỡ tốn kém về vòng bi

Do đó, việc làm sạch tại chỗ của tất cả các bề mặt tiếp xúc với môi trường là có thể

Cụ thể, nếu các quy trình liên quan đến một lượng đáng kể các chất gây ô nhiễm thì đây là một lợi thế đáng kể đảm bảo thời gian hoạt động dài

Nhiệt độ xả thấp là một lợi thế quan trọng của bơm chân không vít

Do thiết kế của các cánh quạt vít, nhiệt độ tối đa 100 ° C (212 ° F) đạt được bên trong bơm

Do đó, tiền gửi của nhiều chất được tránh phản ứng ở nhiệt độ cao

Điều này làm cho máy bơm trở nên độc đáo và nhiều khách hàng, trên hết từ lĩnh vực lớp phủ, đánh giá cao điều này

Nên tiền gửi hình thành bất chấp điều này, sau đó nhà ở dễ tháo rời tạo điều kiện cho việc làm sạch nhanh chóng

Bên cạnh sự sắp xếp làm mát dầu tích hợp cho các cánh quạt, máy bơm chân không vít được làm mát bằng không khí từ bên ngoài

Ở đây rôto và vỏ được liên kết nhiệt thông qua bộ làm mát dầu

Do đó, máy bơm chân không vít thích nghi lý tưởng với các điều kiện môi trường xung quanh trong các tình huống hoạt động thay đổi

Một phiên bản làm mát bằng nước được cung cấp dưới dạng máy bơm chân không vít SP 630 F

Phiên bản sản phẩm này được dự định để hoạt động trong các phòng điều hòa không khí

Danh mục bơm vít được hoàn thành thông qua các biến thể được chứng nhận ATEX

Hơn nữa, danh mục đầu tư máy hút bụi cũng bao gồm các phiên bản bơm phù hợp để bơm oxy tinh khiết (O2)

& nbsp; Bảo trì và giám sát trong quá trình phát triển máy bơm chân không vít, sự nhấn mạnh đặc biệt đã được đặt vào một khái niệm bảo trì đặc biệt đơn giản

Điều này đã được thực hiện thông qua việc sắp xếp ổ trục đúc hẫng, với tất cả các thành phần bảo trì và điều khiển đã được đặt ở phía được gọi là dịch vụ để dễ dàng tiếp cận

Do đó, yêu cầu không gian cần được tính đến trong quá trình lập kế hoạch đã được tối ưu hóa

Yêu cầu không gian thấp hơn cho người dùng linh hoạt hơn trong quá trình cài đặt máy bơm

Hệ thống giám sát SP-Guard được phát triển đặc biệt để theo dõi thời gian thực liên tục về tình trạng hoạt động của máy bơm chân không vít

Các tham số hoạt động liên tục có được và xử lý

Điều này cho phép người dùng giới thiệu các hành động phòng ngừa đủ sớm để đảm bảo hoạt động không gặp sự cố của máy bơm chân không vít của mình

Các tham số hoạt động hiện tại chính có thể được đọc từ màn hình cục bộ

Hơn nữa, kết nối với PLC và giám sát từ xa là có thể

Bảo trì máy bơm chân không vít nói chung sẽ được giới hạn trong việc kiểm tra trực quan thường xuyên máy bơm và sự thay đổi hàng năm của bộ lọc dầu và dầu bánh răng

Các cổng đầy dầu cũng như các bộ lọc có thể truy cập dễ dàng và có thể dễ dàng trao đổi

Với sự trợ giúp của bộ dụng cụ xả nước (tùy chọn), có thể làm sạch buồng bơm, trong khi máy bơm đang hoạt động mà không có quá trình

Tiền gửi do quá trình này có thể được loại bỏ hiệu quả và nhanh chóng mà không cần phải tháo rời nhà ở

Ngoài ra, việc làm sạch bộ trao đổi nhiệt không khí/dầu có thể được thực hiện đơn giản tại chỗ bằng cách thổi ra bộ trao đổi nhiệt bằng không khí nén

& nbsp; Phụ kiện Bơm chân không vít cung cấp cho người dùng một mức độ linh hoạt cao

Các kết nối đầu vào và ống xả được thực hiện thông qua các mặt bích phổ quát, tương ứng là các mặt bích được kẹp, cho phép tích hợp đơn giản trong hệ thống

Thông qua các phụ kiện có sẵn, máy bơm có thể thích nghi tối ưu với các yêu cầu riêng lẻ của các ứng dụng khác nhau

& nbsp; Ưu điểm đối với người dùng bảo vệ độ tin cậy tối đa của máy bơm thông qua việc giám sát các thông số quan trọng bằng phương pháp giảm tối thiểu SP-bảo vệ do việc làm sạch nhanh buồng bơm (trong vòng chưa đầy một giờ) Bơm chân không vít làm mát

Không cần nước làm mát

Không có khí con dấu cần thiết cho các ứng dụng tiêu chuẩn không có dầu trong buồng bơm

Do đó không cần phải xử lý dầu bị ô nhiễm

Dầu bánh chỉ thay đổi chỉ hai năm linh hoạt thích ứng trực tiếp của máy bơm Ruvac để tăng tốc độ bơm lên tới khoảng 7000 m3/h đa diện cho tất cả các kết nối ống thường được sử dụng Phát thải tiếng ồn & NBSP; Ứng dụng điển hình Lò công nghiệp Lớp phủ Công nghệ Tải trọng Khóa Chambers Hệ thống luyện kim Xử lý thực phẩm Quy trình sấy quá trình nghiên cứu và phát triển đèn và ống sản xuất ngành công nghiệp ô tô đóng gói ngành công nghiệp mô phỏng ngành công nghiệp nghiên cứu năng lượng điện

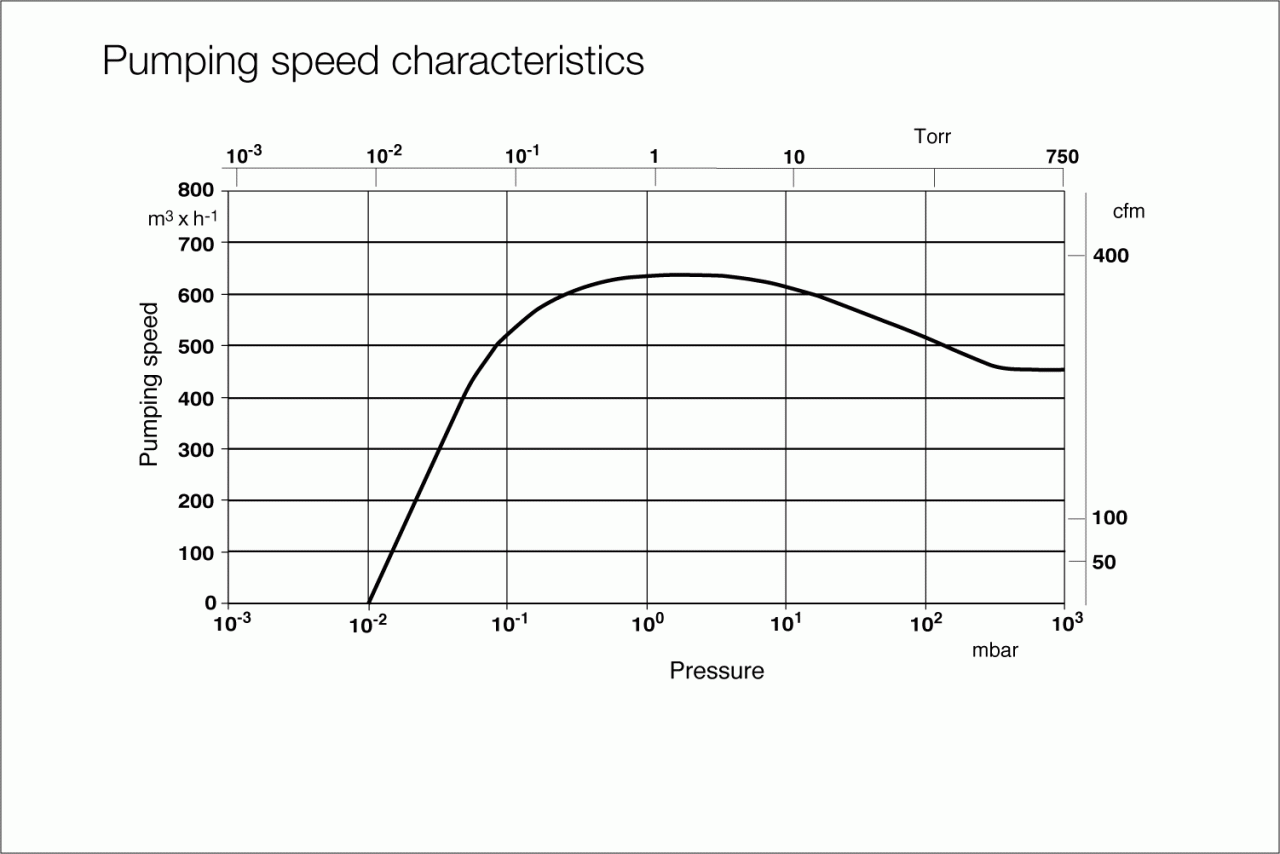

Tốc độ bơm	630 3 /h
Áp lực cuối cùng	1 x 10^-2 Mbar
